测量原理探源：RPS对齐

      真正容易被忽略的，是测量流程中更靠前的一个动作——对齐。

一、对齐：先把两个坐标系摆上桌面

      测量之前，需要先确定“这个零件该在哪儿”的参照，并将零件的实际姿态与该参照统一起来。这个动作称为对齐，是整个检测流程的基础。

      先看一次测量中同时工作的两个坐标系。

工件坐标系（也叫零件坐标系、数模坐标系）——零件在图纸和数模上的坐标系，设计师用它标注每一个特征的位置和公差。它就是"该在的位置"：理论上，零件上每个点的理想坐标，都在这个坐标系下。

测量坐标系（也叫机器坐标系）——测量机自己的坐标系，测头读出的原始数据，全在这个坐标系下产生。它跟零件是谁无关，只跟机器本身有关。

      对齐的本质，就是让这两个坐标系统一起来。怎么统一？两个角度。

物理的角度：把工件固定到检具上。定位销、基准面、3-2-1定位、夹紧装置，这套东西把零件"该在的姿态"物理地固化下来，让工件处在一个规定好的、可重复的姿态上。这一步在车间里完成，是后面一切计算的起点。

数学的角度：在软件里做一次坐标变换。测量机测到的点，原始坐标落在测量坐标系里，和图纸对不上。软件要算出一次刚体变换——3个平移、3个旋转，一共6个参数——把测量数据搬进工件坐标系。这一步在软件里，常被叫作"建坐标系"或"找正"。变换做完，每个测点才算"归位"，它的偏差才是相对"该在的位置"说的。

      注意这6个参数，正好对应零件在空间里的6个自由度：锁自由度和求变换，是同一件事的两面。

      对齐为什么这么重要？两个理由。

第一，对齐决定测量数据是否成立。每一个测点的偏差，都是相对于“该在的位置”计算的。“该在的位置”一旦确定错误，后续数值都会受到影响。

第二，对齐误差会进入后续评价。采用错误的基准评价孔的位置或面的平面度时，评价结果会混入对齐误差。坐标系的建立、工件的装夹状态和测量设备本身带来的影响，都需要与零件本身的形位误差区分开来。

      归根结底，测量结果的可靠性先取决于对齐是否正确。

二、物理检测的对齐：检具

      物理检测的对齐，靠检具完成。

      理论上，检具是"基准参考坐标系（DRF）"的物理化身：图纸上的基准体系，落到检具上，就是定位销、基准面和夹紧装置这些实体。零件放上去、夹好，就等于被摆进了规定好的姿态，每一次测量，都是同一个姿态。

      检具本身如果做得不准，问题就出现了。

      它给出的“该在的位置”本身发生偏移，后续所有偏差都相对于这个偏移后的基准计算。机加工的定位理论里，这个误差有个专门的名字：基准位移误差——定位元件自身的制造误差和磨损，会让工件的定位基准整体偏移，数据自然失去意义。

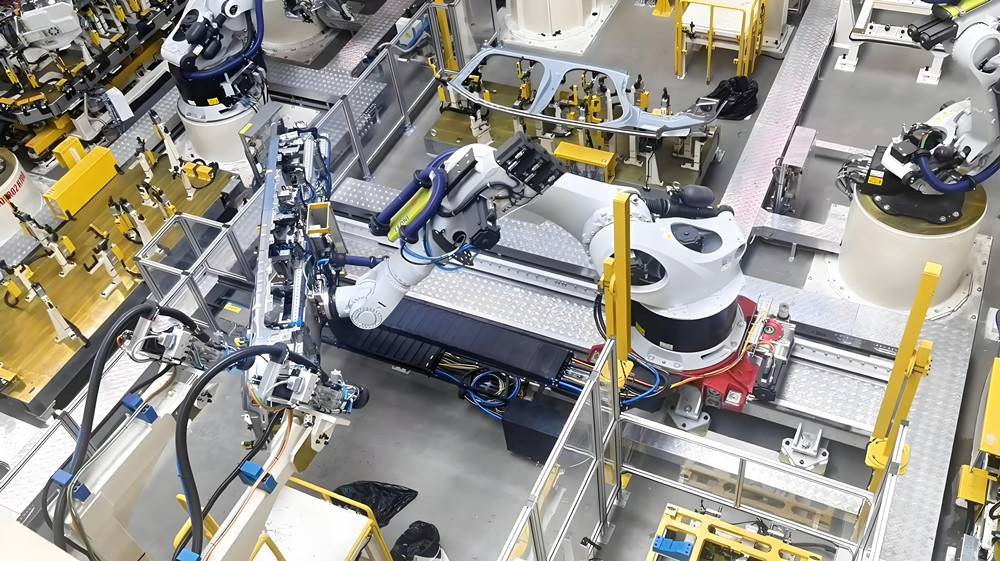

      这也是为什么检具的定位销普遍用淬火钢精加工，重复定位误差控制在0.01mm级别；检具精度按行业惯例比被检零件高1-2个等级。检具还要定期校验，常见做法是每6-12个月校准一次，产线上开班前点检，每半年做一轮夹具标定。定位基准一松动，车身尺寸就跟着波动。

三、数字化检测的对齐

      用检具定位，是物理检测的路子。数字化检测则越来越多地绕开检具，分两段完成：先采集，再检测。

      先看数据采集。设备有两类。

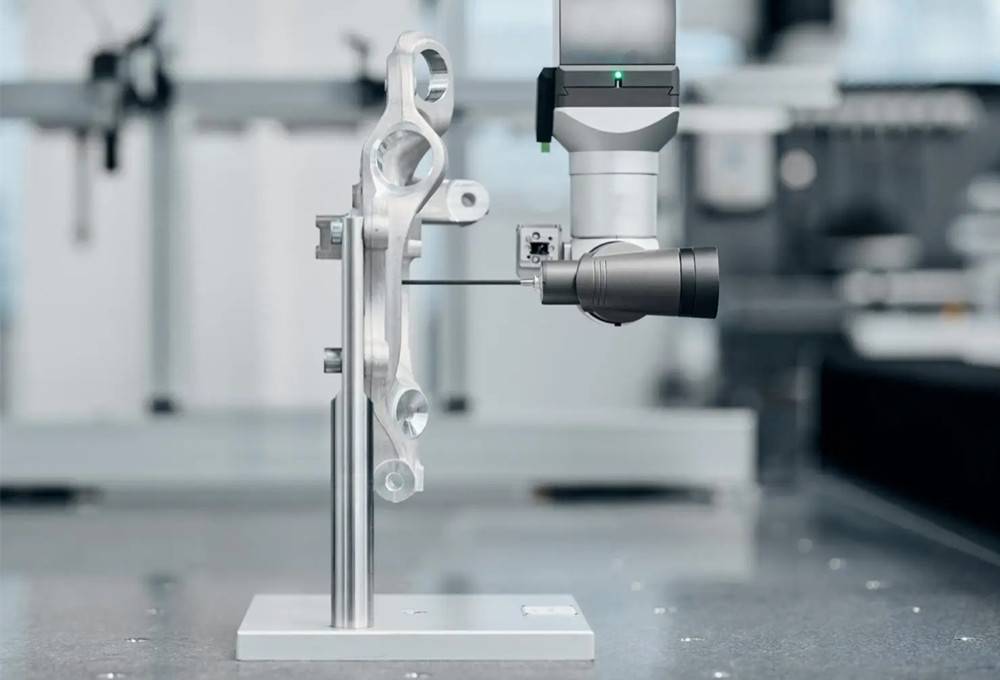

      一类是三坐标测量机（CMM）。测头在零件表面采点，读出的坐标都落在机器自身的测量坐标系里。

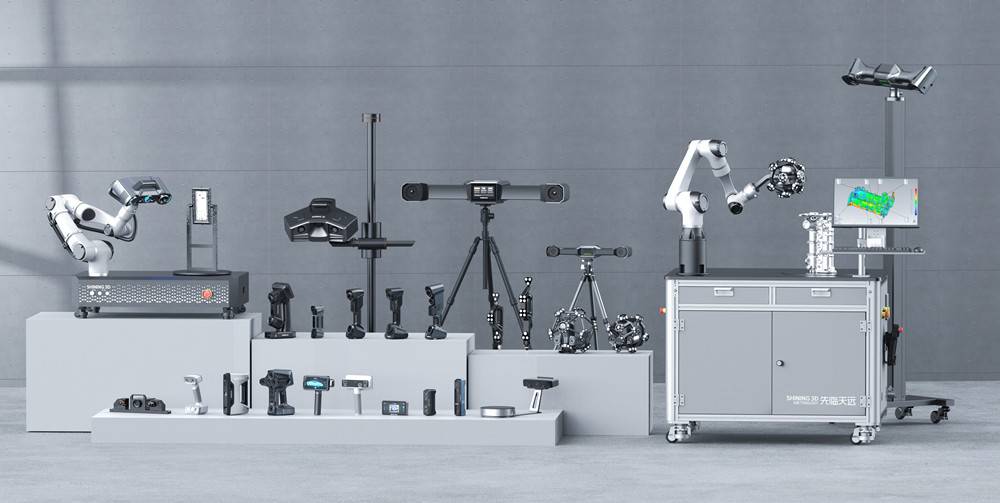

      另一类是三维扫描仪。结构光或激光打上去，一次采集几十万甚至上百万个点，零件表面直接变成一片点云，坐标落在扫描仪自己的坐标系里。零件不必摆得精确，后续都会在软件里重新计算。

      不管哪种设备，采出来的都是"裸数据"：只有设备自己坐标系下的坐标，没有基准，没有"该在的位置"。

再看软件检测。这一步发生在软件里。PolyWorks、GOM Inspect、SHINING3D Inspect 这类检测软件，会把数模和实测数据放进同一个界面，再按选定的基准策略——RPS对齐、基准对齐——算出那套坐标变换，让实测数据归到工件坐标系下。之后点偏差、面平面度、孔位置度，全在这个坐标系下评价，报告随之生成。

四、什么样的对齐才算可靠

      回到开头的0.5mm。测点偏差通常同时受到两类因素影响：一类来自零件在空间中的位置和姿态偏离，也就是定位误差；另一类来自零件自身几何形状与设计模型的差异，也就是制造误差。两类误差叠加在同一个测量结果中，判断偏差来源，需要先把零件放到一个明确、可重复的定位关系里。

      而定位关系能否承担这个任务，取决于对齐本身是否可靠。对齐的可靠性，不能只看软件是否算出了一个坐标系。无论采用检具定位，还是采用三坐标、三维扫描与检测软件，对齐都在建立同一个东西：工件的基准参考坐标系（Datum Reference Frame，DRF）。可靠性要落到测量系统的变差、基准体系的一致性，以及基准与产品功能的关联上。

从测量系统分析（MSA）的角度看，至少要关注三类表现：

• 重复性：同一操作者、同一设备、同一零件和同一特性，在相同条件下重复测量，结果的变差应处于可接受范围；
• 再现性：不同操作者使用同一测量系统，对同一零件和同一特性测量时，结果之间的变差应处于可接受范围；不同设备之间的差异，需要单独进行设备间一致性评价；
• 稳定性：经过一段时间后，测量系统对同一标准件或同一特性的测量特性仍保持稳定。

      MSA关注的是测量系统引入的变差是否受控，以及这些变差是否会掩盖零件自身的变差。对齐属于测量流程的一环，也应纳入重复性、再现性和稳定性评价。装夹没有引起额外变形时，基于明确基准特征建立的坐标系应当与零件的初始摆放无关。

      从产品全生命周期看，还要满足基准一致性。设计阶段定义的基准特征，生产阶段用于定位和装夹，检测阶段用于建立坐标系和评价偏差。三者如果不是同一套基准，设计意图、制造状态和检测结果之间就会出现基准传递断点。

      常见的一种数字化对齐方式是最佳拟合对齐，它通过最小化测量点与理论模型之间的残差，求出一个整体上最接近的坐标姿态。这种方法并非没有用途，但对于需要判定产品功能和制造偏差的检测任务，不能把“残差最小”直接等同于“基准正确”。

      最佳拟合的结果会受到参与计算的点集范围、点数、权重、测量区域以及零件实际变形的影响。测量区域一变，坐标姿态可能随之变化；一部分形状误差也可能被坐标变换吸收，导致评价结果对基准意图不够敏感。它解决的是“怎样让这组点整体最接近”，但没有自动回答“这个零件应当依据哪些功能基准来定位”。

因此，可靠的对齐至少应满足三个条件：

• 基准定义明确：用于建立坐标系的基准特征、参考点和约束方向有明确来源，不能由操作者在测量时临时决定；
• 约束完整且独立：约束能够稳定、独立地锁定零件的6个自由度，且不通过过约束把零件的变形或装夹误差强行吸收到坐标系中；
• 结果可验证、可传递：对齐的重复性、再现性和稳定性能够纳入MSA评价，设计、生产、装夹和检测使用的基准定义保持一致。

五、RPS对齐

      普通基准对齐和RPS对齐都可以满足这些条件，二者属于同一基准对齐体系。传统基准对齐通常按照主基准、次基准和第三基准的优先级，使用平面、轴线、孔或圆柱面等规则几何要素建立基准参考坐标系；从数学上说，就是依据这些基准顺序求出工件坐标系与测量坐标系之间的刚体变换。对于几何特征清晰的规则零件，传统基准顺序通常已经足够。

      RPS对齐沿用基准体系和6个自由度的基本逻辑，把各个RPS点及其方向要求写成约束条件，在约束相互独立、6个自由度完整闭合的前提下，对零件姿态进行优化，求出约束残差最小的刚体状态，提供了更灵活的约束表达。

      RPS对齐源于基准对齐，但它更贴近汽车零件实际的定位方式。一个零件装到夹具或整车上，真正起作用的可能是几个分散的支承面、装配孔和功能接触点：有的面把零件托在一定高度，有的孔负责导向，有的点或孔限制转动。RPS把这些实际的支承、导向和防转关系带进坐标系，定位信息可以由多个功能要素共同承担。

      多个RPS点共同构成完整且相互独立的6自由度约束，各点按功能分散布置，分别承担规定方向上的定位作用。有些零件存在明确的功能定位点，但不适合严格组织成完整的主基准、次基准和第三基准；只要约束方向明确、彼此不重复，最终锁定全部6个自由度，就可以按功能把约束分配到多个RPS点。有些自由曲面零件没有可直接建立基准的精加工平面、孔或轴；此时可以在数模上定义理论RPS点，在实测曲面上提取对应点，并沿规定的坐标方向或曲面方向建立位置、高度等约束。

      所以，RPS的设计理念可以概括为：保留基准对齐关于基准体系和6个自由度的基本逻辑，同时用功能参考点和方向约束扩展其适用范围，并把这些定义贯穿设计图纸、夹具、检具、测量程序和供应商报告。

六、RPS迭代

      在三坐标检测中，RPS迭代是一个可以看见的物理过程。零件放到测量支架或调装夹具上，支撑和定位件并不会一次就处在正确位置。

      测量人员先按RPS要求测量基准点、孔或面，再根据这些点在规定方向上的偏差，调整夹具上的支撑、定位销或调节机构，之后重新测量。这个测量—调整—复测的循环，直到RPS点的偏差和姿态满足要求，夹具才算把零件调到规定的定位状态。这里三坐标机负责采集坐标并计算偏差，夹具状态通常由人工或专用调装机构改变；调装完成后，夹具在物理上实现RPS，其他尺寸和形状偏差再在该状态下评价。

      自由曲面零件的RPS迭代，发生在软件里，解决的是另一个问题。发动机盖、翼子板这类零件的外形主要由自由曲面构成，实物上没有平面、孔、轴等可以直接识别的硬特征；RPS点落在实物上，也未必有对应的精加工特征。零件还带有回弹和残余应力，实际形状与数模存在偏差。这类零件通常以三维扫描获取点云，数模中预先定义理论RPS点、点位分布和定位方向。

      软件根据当前坐标状态，在实际曲面上寻找与理论RPS点对应的实测点；得到对应点后，把各点的方向要求和偏差写入约束方程，优化求解工件坐标系相对于测量坐标系的刚体对齐矩阵，更新坐标系。坐标系更新后，软件再次寻找或更新对应点，再次优化求解对齐矩阵，如此循环执行找点→优化求解对齐矩阵→更新坐标系，直到坐标变化或约束残差变化达到收敛条件。迭代的每一轮都沿用同一套RPS约束，逐轮更新的是对应点和对齐矩阵。

      两种迭代的共同点在于，都依据设计定义的RPS点及其方向要求，反复调整零件的定位关系。物理调装通过反复测量调整夹具，数字化迭代通过反复求解建立工件坐标系；采用手段不同，依据的是同一套RPS基准定义。

七、总结

      无论是检具上的物理定位，还是软件中的数字化对齐，本质上都在建立同一个基准参考坐标系。可靠的对齐，必须有明确的基准来源，完整而独立地约束6个自由度，并且符合零件的功能定位关系。

      RPS把这套关系贯穿设计、制造和检测：规则零件使用平面、孔、轴等硬特征，自由曲面使用数模理论点、实测对应点和规定方向；RPS迭代改变的是求解方式，不改变基准来源和功能要求。

      坐标系统一之后，偏差才有明确含义，尺寸、公差和装配分析才有共同起点。
