测量原理探源：从装配关系理解基准
加工要确定孔和面的位置，装配要保证零件之间正确配合，检测要判断实际结果是否满足设计要求。这些工作都需要明确的参照：位置相对于哪里确定，方向依据什么判断？ 基准让这些关系得到清楚表达。理解它的意义，可以先从零件在产品中怎样安装、怎样工作说起。 本文主要采用 ISO/GPS 语境下的“基准要素”“公共基准”“基准体系”等中文术语，介绍常见概念；第四章的“同时要求”单独按 ASME Y14.5 的语境说明。两套标准的具体建立与评价规则应分别读取。一、基准首先解决零件如何定位
1.1 为什么需要基准

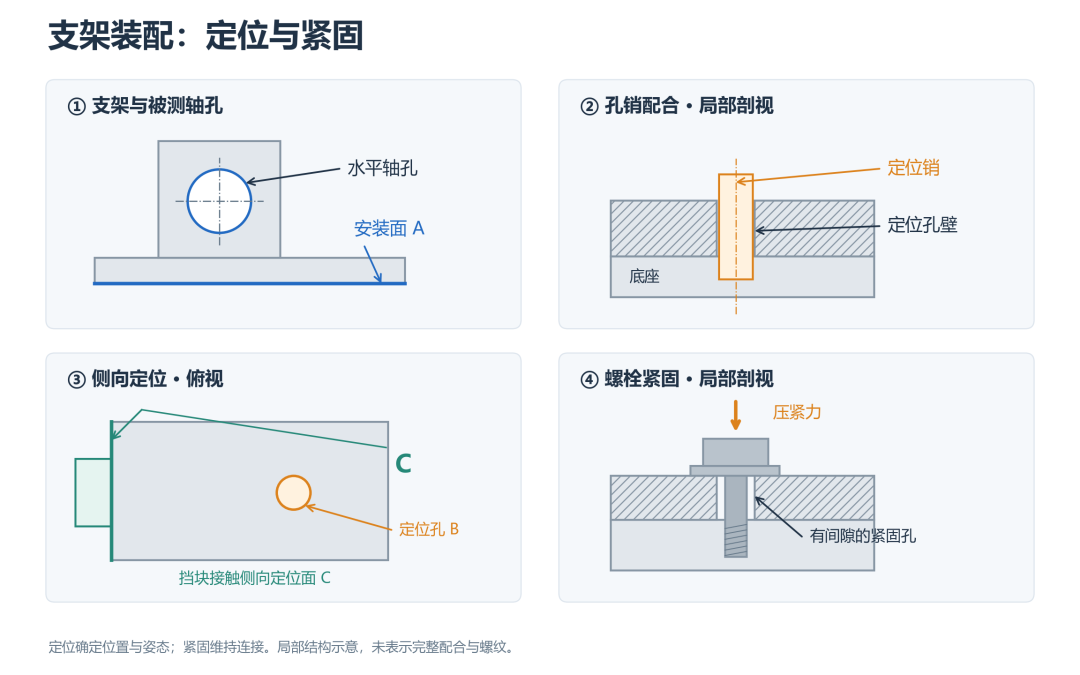

以一个安装在设备底座上的支架为例。支架中部有一个水平轴孔，它的位置直接影响轴能否装入，以及装配后能否正常工作。 评价这个轴孔的位置，首先需要知道支架在设备上的安装状态：底部安装面与底座贴合，竖直定位孔与定位销配合，侧向定位面与定位挡块接触，螺栓把支架紧固在底座上。 于是，“轴孔应该在哪里”就有了明确的依据：相对于安装面有多高，相对于定位孔处于什么位置，轴线应当朝向哪里。 基准把产品功能所要求的几何关系，转化为可以标注、制造和检验的参照。 这里需要区分定位与紧固。定位确定零件的位置和姿态，紧固通过连接力维持这种状态。普通螺栓穿过有间隙的孔，即使每次都拧得很牢，零件的最终位置仍可能有所不同；定位面和定位配合则为位置提供更明确的依据。 具体结构可以兼具定位与紧固功能。设计时仍需分别考虑这两项作用，明确哪些要素确定位置，哪些要素维持连接。图1：底部安装面、孔销配合与侧向定位面共同确定安装状态，螺栓维持连接。图中分别展示支架及局部结构。1.2 基准如何连接设计与生产
设计人员规定关键要素之间的尺寸、方向和位置要求；工艺人员据此安排工序、选择定位方式并设计夹具；加工设备在确定的装夹状态下完成切削。 工艺定位基准可能与图样中的设计基准不同。例如某个安装面尚未加工完成，前序工序就需要选择其他表面定位。此时，要明确工艺基准与设计基准之间的关系，并考虑基准转换引入的误差。 贯穿设计与制造的，是需要保证的产品几何关系。各工序可以采用适合自身条件的定位方式，同时保证这些关系准确传递。1.3 从检具看基准的意义
检具把图样中的基准要求，落实为支承面、定位销和支承点。零件与这些定位结构接触，形成检查所依据的参照；夹紧装置维持接触状态，检查部件据此判断被测部位是否满足要求。 检具定位结构的精度和状态，会直接影响检查结果。支承面磨损、定位销松动或夹紧引起变形，都可能让同一零件得到不同结果。因此，检具自身也需要校准和维护。 检具通过物理接触体现基准，检测软件通过测量数据和规定的方法建立参照。两者都要落实图样规定的基准要求。1.4 基准让检测结果具有明确含义

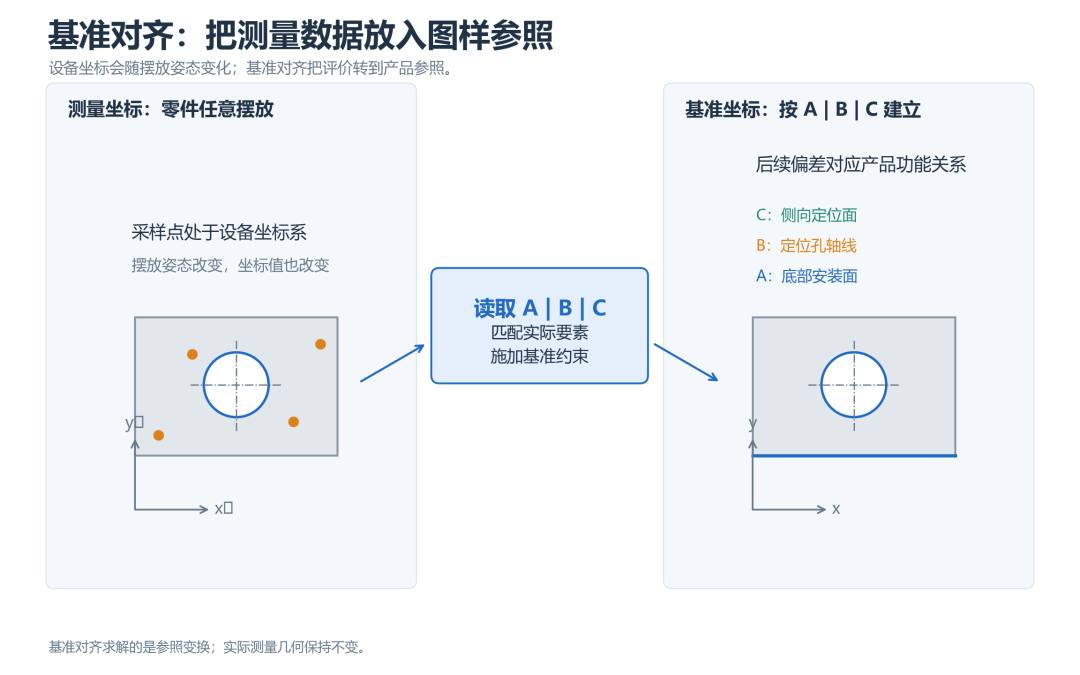

测量设备获得的数据，首先处在设备自身的坐标系中。零件换一个摆放姿态，数据的坐标就会变化。 要评价轴孔相对于安装面的高度、相对于定位孔的位置，就需要按图样建立参照。这样，评价结果才能对应到产品的功能关系。 基准建立方法、测量数据质量和装夹状态，都会影响这个参照。明确基准是规定评价依据；可靠的检测还需要正确实现它。二、从实际要素建立基准参照
2.1 基准要素：零件上的实际依据
零件上真实存在的表面、孔和轴颈，都带有一定的制造误差。当其中某个实际要素被指定用于建立基准时，它就成为基准要素。 英文 datum feature 通常译作“基准要素”，一些资料和软件也称它为“基准特征”。本文统一使用“基准要素”。 例如，图样将一个圆柱孔指定为基准要素 B，实际孔表面就是建立基准 B 的依据。测量时，需要从这个表面获取数据；使用检具时，可以通过相应的定位销与它配合。 基准要素回答的是：建立参照时，依据零件上的哪一部分？2.2 基准：依据实际要素建立的理想参照
实际表面存在起伏，实际孔也带有形状误差。用于描述位置和方向的基准，则是由实际要素按规定方法建立的理想参照。
实际孔表面（基准要素） ↓ 按规定的方法关联
理想圆柱↓
圆柱轴线（基准参照） | 实际依据 | 典型的基准参照 |
| 指定的平面形表面 | 理想平面 |
| 指定的圆柱面 | 理想轴线 |
| 指定的球面 | 理想点，即球心 |

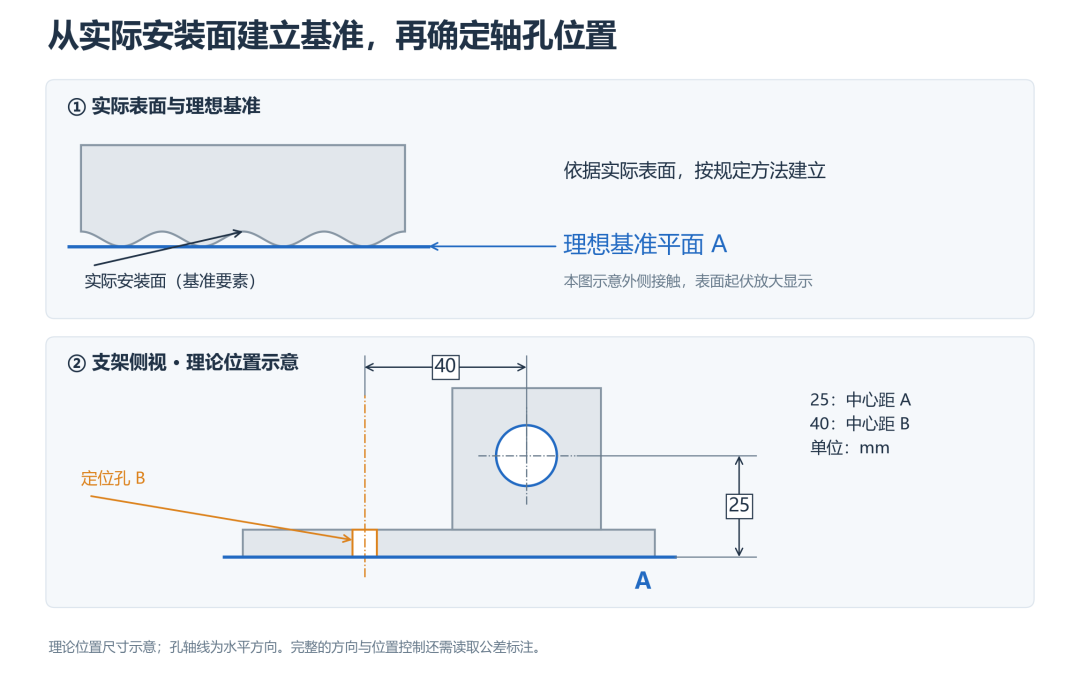

表中列的是典型对应关系。具体建立过程还取决于图样标注、适用标准、与尺寸或材料边界有关的修饰条件，以及前序基准施加的约束。 因此，检测软件中的“拟合一个平面”和“建立一个基准平面”需要区分。前者得到一个几何结果；后者还要满足基准建立的要求。例如，最小二乘拟合侧重整体残差，而模拟接触的建立方法还涉及接触与材料侧约束，两者可能得到不同的平面。图2：上部展示从实际安装面建立理想基准 A；下部用支架侧视示意轴孔中心距 A 的高度，以及相对于定位孔基准 B 的水平位置。25、40 的单位均为 mm，仅为理论位置示意。2.3 基准目标：明确参与建立基准的局部位置
有些零件在安装或检查时，只通过几个规定位置与支承结构接触。例如大型薄壁件，整体表面可能存在起伏，功能上却只要求若干局部位置参与定位。 图样中的 A1、A2、A3，表示与基准标识 A 关联的三个目标：
A1 ─┐
A2 ─┼─→ 共同参与建立基准
A A3 ─┘

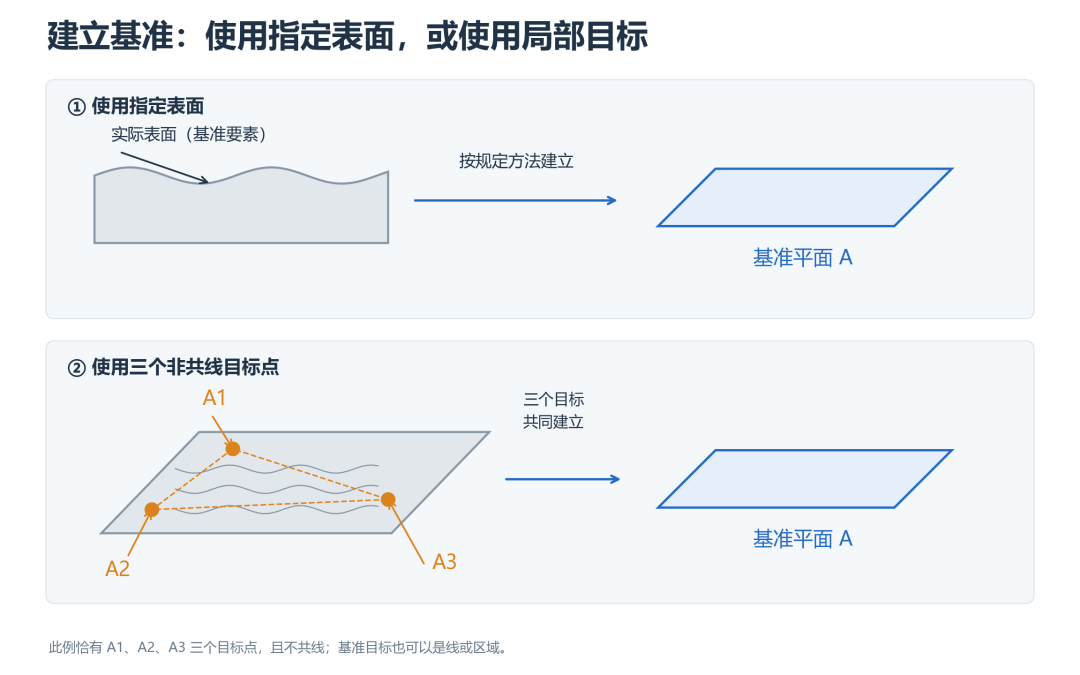

其中，字母表示关联的基准标识，数字用于区分目标。目标究竟是点、线还是区域，需要结合图样中的符号和范围标注判断。 用三个目标点建立平面时，三个点应具有明确的位置且不共线；如果它们共线，就无法仅凭这三个位置唯一确定一个平面。实际测量还要保证在指定位置获取数据，并落实图样要求的支承或约束状态。 在检测软件中，一个目标点可以表示为独立的点特征。建立基准时，应使用图样规定的目标集合及相应规则。图3：上部使用指定表面建立基准；下部使用 A1、A2、A3 三个非共线目标点建立基准 A。目标也可以是线或区域。三、多个要素如何组合成测量参照
3.1 公共基准：多个要素共同作用
考虑一根具有两个分离轴颈的轴。装配时，两个轴颈共同参与支承，产品功能可能要求它们一起建立旋转轴线的参照。 如果两个轴颈分别标为 A、B，图样可以通过A-B表达公共基准：
A、B 同时参与
↓
建立公共基准 A-B

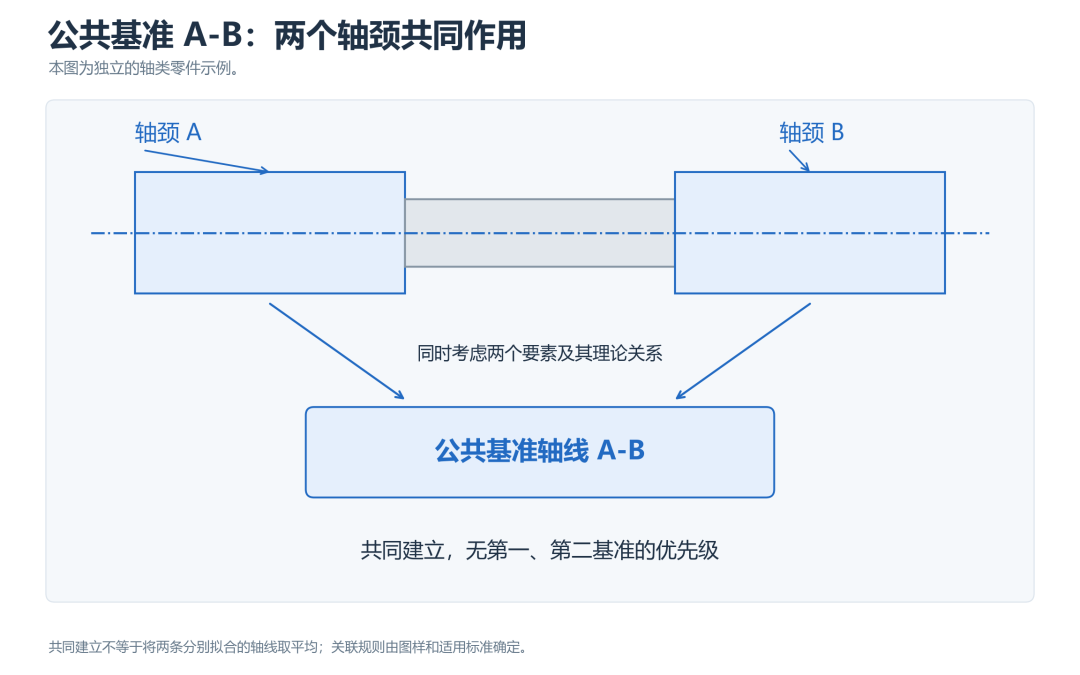

建立过程中，要在规定的理论关系和关联约束下同时考虑这些要素。例如，两个名义同轴的圆柱面可以共同建立基准轴线；两个名义共面的表面可以共同建立基准平面。 A-B 中的连字符表达共同关系，成员之间没有第一、第二基准的优先级。共同建立也不意味着把两个分别拟合的轴线简单取平均。图4：轴颈 A、B 同时参与建立公共基准轴线 A-B。图中的 A、B 是这一轴类零件的标识，与支架案例分别使用。3.2 特征组：多个特征作为一个整体被引用
例如，一组定位孔按规定的位置关系共同承担定位功能。图样可以将这组特征作为一个整体，用一个基准标识引用。在软件中，它可能对应一个阵列对象或特征组对象：
A → 一组按图样共同使用的孔

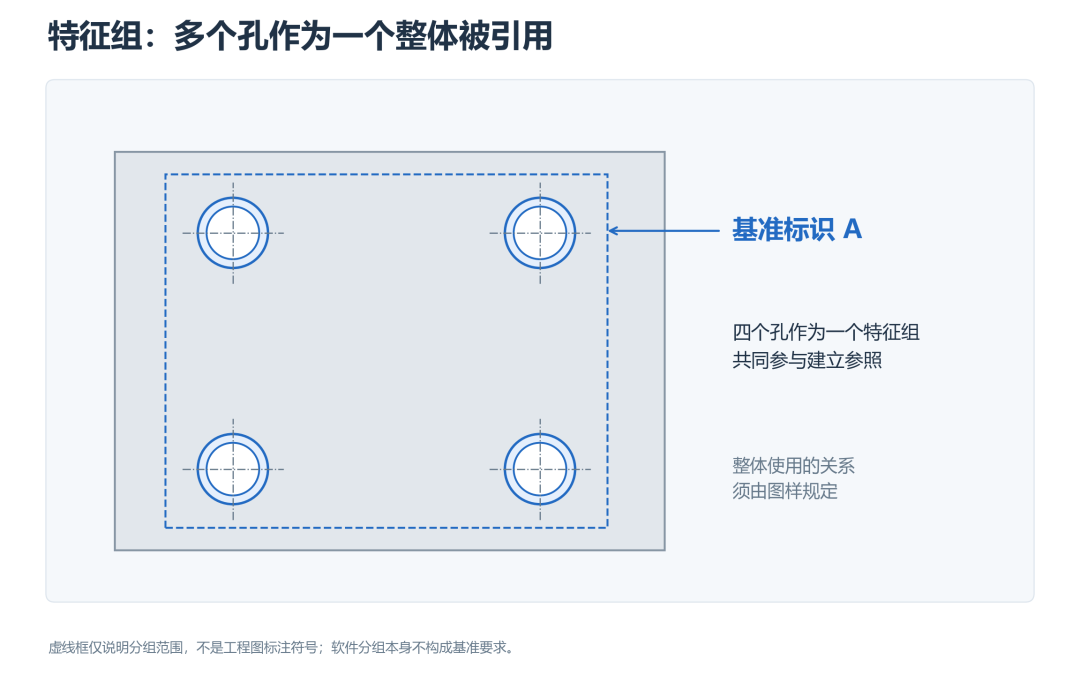

这里的“阵列对象”是软件组织数据的一种方式。能否作为整体基准要素，以及各孔之间应保持什么关系，要由图样和适用标准确定。把几个独立的孔放进同一个软件对象，并不会自动赋予它们整体基准的含义。图5：四个孔作为一个特征组，被基准标识 A 整体引用。虚线框仅用于说明分组范围，不是工程图标注符号。 公共基准 A-B 引用分别标识的要素；特征组则可以被一个标识整体引用。判断时需要同时看标识方式和建立规则。3.3 基准体系：按规定顺序使用基准
装配关系中，除了共同作用，还存在依从关系。例如先让安装面贴合，再根据定位配合确定后续的位置和方向。
A | B | C
A 为第一基准，B 为第二基准，C 为第三基准。建立后续基准时，要遵守前序基准的约束。这里的“顺序”是建立参照时的优先关系，并不要求测量设备也按 A、B、C 的次序采点。| 表达 | 含义 |
A-B
| A、B 共同建立公共基准
|
A | B
| 按第一基准 A、第二基准 B 的优先关系建立参照
|
A-B | C
| 将公共基准 A-B 作为第一项，再使用 C
|

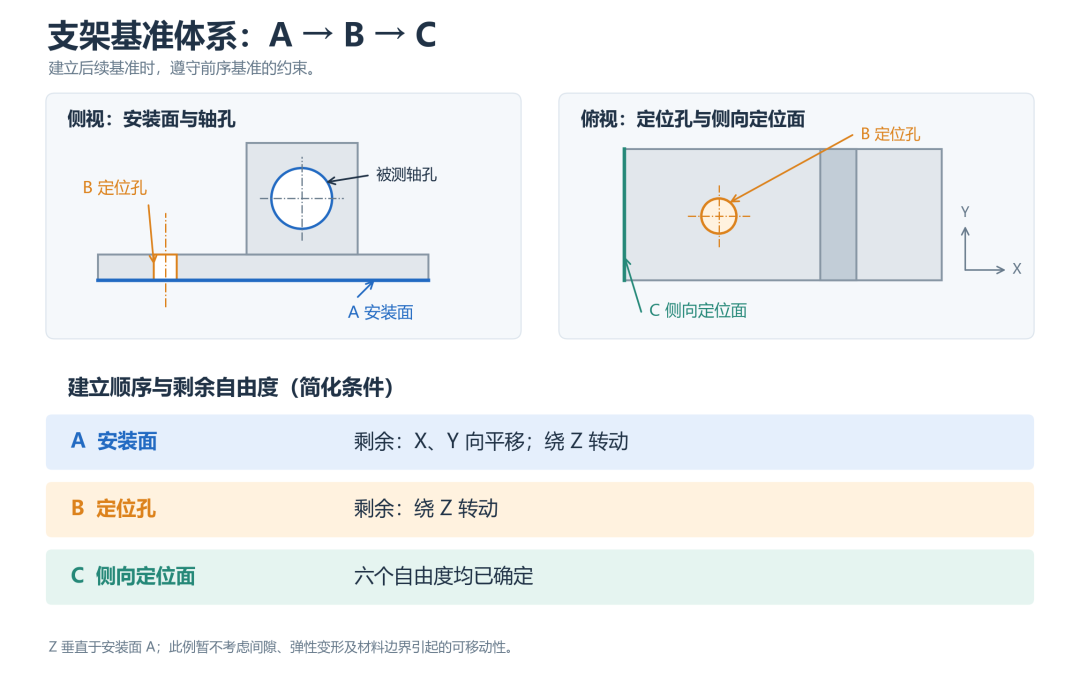

公共基准说明哪些要素共同作用，基准体系说明各项基准按什么优先关系使用。公共基准本身也可以成为基准体系中的一项。 回到支架：将底部安装面指定为 A，竖直定位孔指定为 B，侧向定位面指定为 C。水平轴孔是需要评价的对象。按照 A | B | C 建立参照，就把前面描述的安装关系落实为测量依据。图6：支架的 A 为底部安装面，B 为竖直定位孔，C 为侧向定位面。侧视和俯视分别说明这些要素的位置；自由度示意采用后文的简化条件。 零件上标有 A、B、C，并不意味着每一项检测都必须按这个顺序使用。具体评价应读取对应公差框格中的基准引用。四、基准如何进入检测计算
4.1 从支架安装关系理解自由度约束
检测软件需要在测量数据中找到对应的实际要素，建立基准，再把数据置于图样要求的参照下。有理论模型时，这也可以表现为求解测量数据相对于模型的位姿；没有三维模型时，同样可以建立用于评价的基准坐标系。 一个刚体在空间中有三个平移自由度和三个转动自由度。为了看清支架的约束过程，我们令 Z 方向垂直于安装面 A，X、Y 方向位于安装面内。 以下采用简化条件：B 的理论轴线垂直于 A，C 的理论平面垂直于 A；各定位要素足以稳定建立参照，暂不考虑材料边界引起的可移动性、间隙和弹性变形。
使用的基准
| 本例中新增的约束
| 尚可调整的自由度
|
A：底部安装面
| Z 向平移、绕 X 和 Y 的转动
| X、Y 向平移，绕 Z 的转动
|
A 后使用 B：竖直定位孔
| X、Y 向平移
| 绕 Z 的转动
|
A、B 后使用 C：侧向定位面
| 绕 Z 的转动
| 本例六个自由度均已确定
|
只使用 A 时，支架可以在安装面内移动和转动。加入 B 后，定位孔确定了平面内的位置，但支架仍可以绕 B 的轴线转动。再加入 C，侧向定位关系确定最后的转角。 这个过程也说明了为什么不能先把三个要素各自随意拟合，再把结果拼成坐标系：后续基准的建立必须服从前序约束。实际图样采用不同的要素几何或修饰条件时，应重新判断可调整范围，不能机械套用这张表。4.2 整体对齐：在剩余自由度内匹配数据

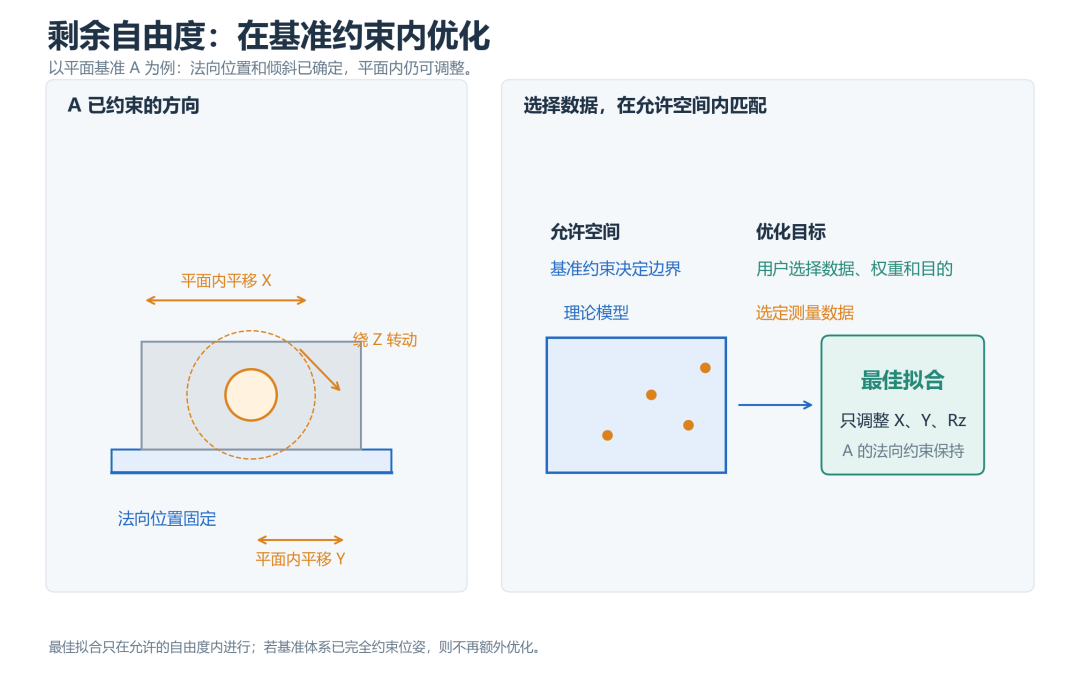

假设检测任务只要求先以安装面 A 对齐，随后查看支架表面相对于理论模型的偏差。这时，平面内的两个平移和绕 Z 的转动还没有确定。图8：自由度未被基准完全约束的情况下，对剩余自由度进行优化，求解最终对齐状态。 软件可以利用用户选择的其他数据，在这三个自由度内进行最佳拟合。例如，选取轴孔和支架外表面参与计算，使它们与理论模型更好地匹配。求解时，A 已确定的法向位置和倾斜姿态必须保持有效。 选择整片表面、指定区域或某些特征，以及采用不同权重，可能得到不同的对齐结果。用于通用数据对齐时，这些设置应对应测量目的，并保存在任务中。 整体对齐可以在允许空间内选择匹配目标；公差符合性评价还必须遵守相应公差带的定义。 如果采用前述简化条件下完整的 A | B | C，六个自由度已经确定，就没有额外的刚体位姿调整空间。图样允许的基准可移动性则需要按相应规则另行处理。4.3 公差评价：允许调整多少，由公差要求决定
位置度、轮廓度等涉及基准的几何公差，评价时要同时读取公差带、理论位置、基准引用及修饰条件。 例如，某个轮廓度要求只引用平面基准 A。若完整标注及适用规则保留了平面内的调整空间，软件可以在该范围内求解，判断实际轮廓能否进入规定的公差带。此时的目标来自公差定义，不能直接沿用显示表面偏差时的最小二乘结果。 下面单独采用ASME Y14.5-2018的语境。 同时要求意味着：属于同一同时要求的相关公差项目，应共同满足要求。存在允许的调整空间时，软件不能为每个孔或每条轮廓分别寻找各自最有利的基准参考框架位姿。 没有写出 SIM REQT，并不自动意味着可以分别评价。在该标准的适用情形下，采用同一基准参考框架的相关位置度、轮廓度要求，也可能受默认同时要求约束。判断时应检查基准要素、引用顺序和材料边界条件，并结合 SIM REQT、SEP REQT 等标注，以及复合公差等特殊规则读取完整要求。 不能仅凭“用了相同的基准字母”判断，也不能根据“这些特征看起来相关”自行决定同时或分别评价。采用 ISO/GPS 图样时，应读取该体系关于组合、共同约束和公差带关系的规则。 为说明这个区别，再假设支架底板上有两个被测竖直孔。图样按上述 ASME 语境要求它们相对于 A | B 同时满足位置度，两孔的理论中心均距 B 轴线 30 mm，理论夹角为 90°。基准约束只保留绕 B 轴线的转动，不考虑尺寸相关的附加公差或基准可移动性。 进一步假设：两孔的实际轴线均垂直于 A，距 B 的半径也准确，仅角度出现误差；圆柱形位置公差带的直径为 0.20 mm。
被测孔
| 相对于理论位置的角度偏差
| 如果分别寻找最有利的转角
|
孔1
| +0.4°
| 转动 −0.4°，孔1可与理论位置重合
|
孔2
| −0.4°
| 转动 +0.4°，孔2可与理论位置重合
|

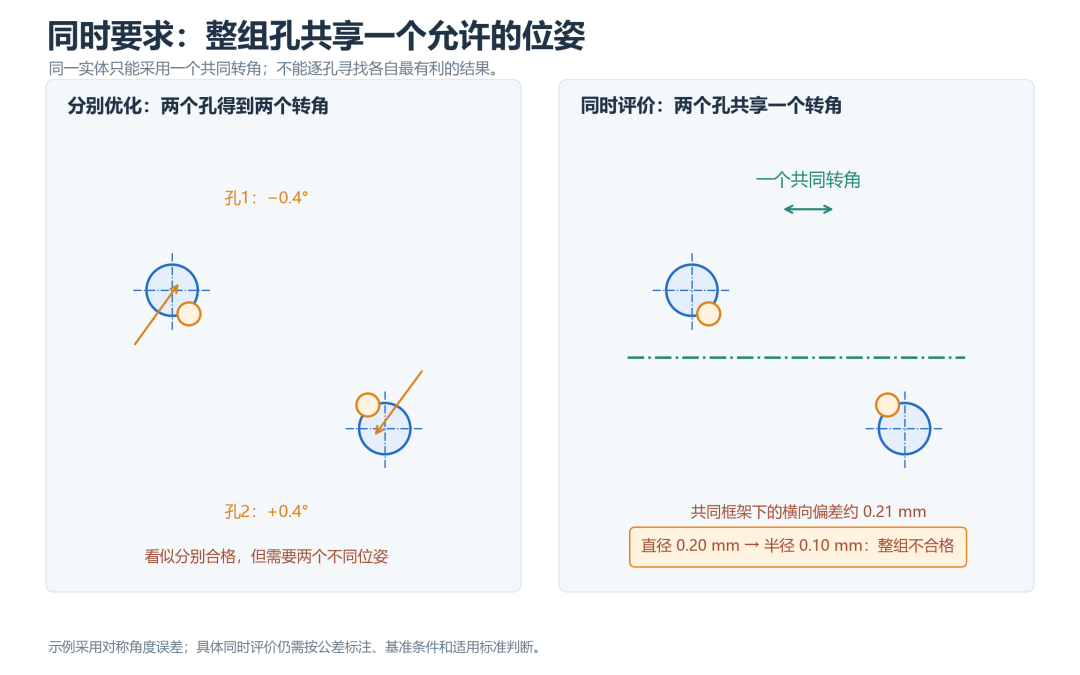

逐孔优化会让两孔各自看起来合格，但实体支架只能采用一个共同转角。两孔之间的夹角误差不会随着整体转动消失。图9：分别评价和按同时性要求评价。 在这个对称例子中，最有利的共同转角为 0°，每个孔轴线与其理论位置之间的横向距离仍约为0.21 mm，超过公差带半径0.10 mm，因此这组孔不能同时满足要求。 这就是同时要求保留的功能关系：装配中的两个对应销不会为每个孔各自旋转整套参照。应存在同一个允许的安装位姿，让整组特征共同满足要求。
读取公差带、基准及修饰条件
↓
识别同时要求或分别评价的规则
↓
确定共同使用的基准参考框架
↓
在允许空间内求解共同位姿
↓
判断整组特征能否同时满足要求
整个过程中，实际测量几何保持不变，调整的是规则允许的相对位姿。图样若规定材料边界条件、基准可移动性或其他特殊要求，还需将这些条件一并纳入求解。4.4 软件需要保留完整的评价依据
检测软件里，A 可能表现为一个特征标签，A1 可能对应一个目标点对象，A-B 可能是一条组合记录。但从标签到计算结果，中间还需要完整的信息：
信息
| 需要回答的问题
|
基准定义
| 使用哪个实际要素或哪些目标？
|
组合与优先关系
| 是 A-B，还是 A、B 依次使用？
|
建立规则
| 采用什么标准、关联方法和约束？
|
调整空间
| 哪些自由度可调整，是否存在基准可移动性？
|
优化与评价设置
| 哪些数据参与，采用什么目标，哪些项目必须同时满足？
|

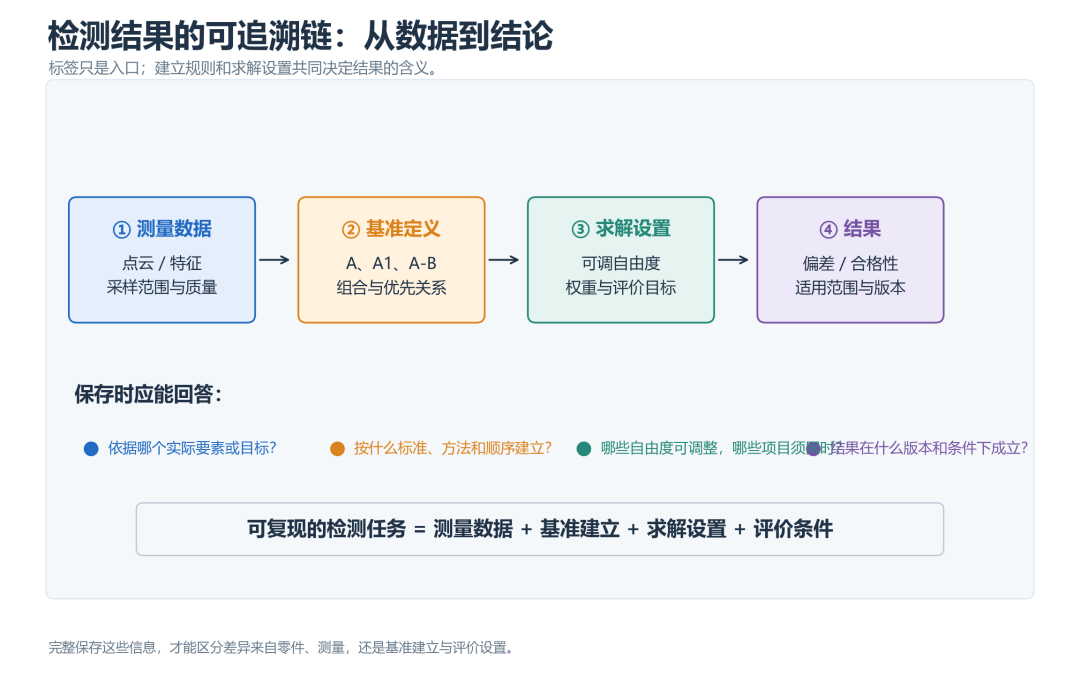

图10：检测结果如何做到可追溯。 保存和复现检测任务时，既要保留测量数据，也要保留这些条件。这样，当两个结果出现差异时，才能区分差异来自零件、采样与测量，还是来自基准建立和评价设置。写在最后
基准要素提供零件上的实际依据，基准目标明确使用的局部位置；依据这些要素建立理想参照，再通过公共基准和基准体系表达共同作用与优先关系。 对于支架，安装面、定位孔和侧向定位面说明它怎样安装；在检测中，这些关系成为评价轴孔和其他特征的依据。图样保留了多少调整空间、多个项目是否需要同时满足，都会影响最终结论。 基准把产品希望保持的几何关系，变成能够制造、检查和追溯的依据。
参考阅读与适用范围
ISO 5459:2024《Geometrical product specifications (GPS) — Geometrical tolerancing — Datums and datum systems》：基准、基准要素、基准目标、公共基准与基准体系的术语及建立规则。GB/T 1958—2017《产品几何技术规范（GPS）几何公差 检测与验证》：几何公差检测与验证，以及基准的体现与应用。ASME Y14.5-2018《Dimensioning and Tolerancing》：基准参考框架、基准要素与目标的标注，以及位置度、轮廓度的同时要求和分别要求等规则。第四章的同时要求示例采用这一体系的语境。本文用于解释概念与计算关系。实际建立方法、可调整范围和符合性判定，应依据图样指定的标准体系、版本及完整要求确定。配图是概念示意；尺寸、着色、引线和分组框用于说明，不能直接作为完整工程标注使用。
